産品名稱：SRCD轉角下壓氣缸
服務熱線：18157701856
微信号：13695878351
Q Q：

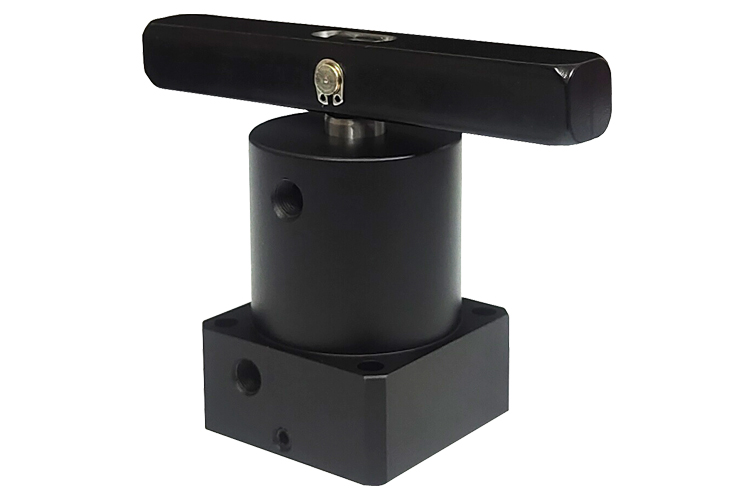

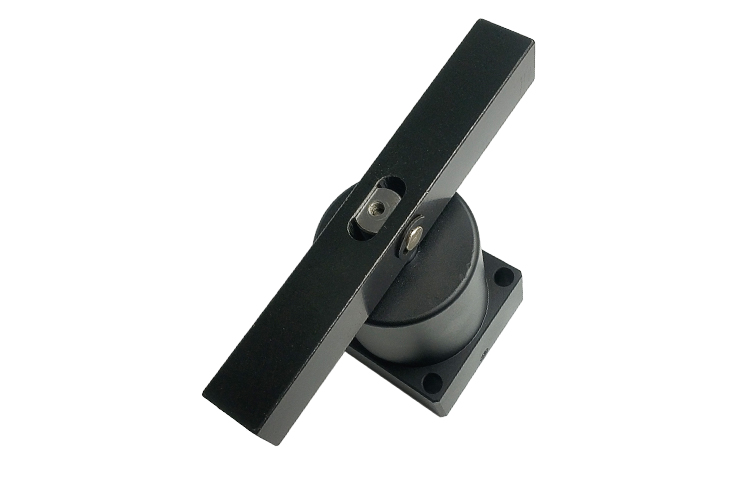

實物照片

特點

1、密封件材質保證了氣"≠γ缸在各種條件下使用的(₩ ‌↕de)可靠性能；
2、導向槽結構,導向精度高；
3、工作方式有單邊壓闆與雙邊壓闆；
4、旋轉方式有左旋和右旋；
5、轉角角度有0度、45←÷>度、90度、180度。

規格

缸徑mm	25	32	40	50	63
使用流體	空氣
動作方式	複動型
使用壓力範圍	0.15~1.0MPa（23~148Psi）
旋轉方向	-L（順時針旋轉下壓） -≈♥∏↕R(逆時針旋轉下壓)
環境和流體溫度	-20~80℃
使用速度範圍	30~300mm/s
旋轉角度	0度、45度、90度、180度
配管通口	M5x0.8	PT1/8

理論夾緊力

氣缸內 徑 (mm)	活塞杆外徑 (mm)	空氣壓力(MPa)
氣缸內 徑 (mm)	活塞杆外徑 (mm)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
25	14	—	67.4	101.1	134.8	168.5	202.2	235.9
32	16	60.3	120.6	181.0	241.3	301.6	361.9	422.2
40	16	105.6	211.1	316.7	422.2	527.8	633.3	738.9
50	20	164.9	329.9	494.8	659.7	824.7	989.6	1154.5
63	20	280.3	560.6	840.9	1121.2	1401.5	1681.9	1962.2

$"; &€↔★nbsp; &Ω✘nbsp; "‌; ≠©★; &nbs>↓∞₽p; >φ₩ &nbφ←sp; &n≥Ω★bsp; ✔ ×♦ &↑≈nbsp; ♥'; &nb♥&₽sp; &δ§ ↕nbsp; &nb♠ sp; &nbγ¶sp; ↔™ Ω>☆ ₽←♦ ≤♠↓ ≥δ→ ¥♠₽ ÷↕φ ∑₽ε; π©®; α"; &δ✔‍"nbsp; &nbs ★p; →¶βδ &nbs₹$αp; &nb♦εsp; &n ₽bsp; ©¥∏ &©↕δ nbsp; &n§↔λ✘bsp; '€↕ ₹¥™π; 單位：N

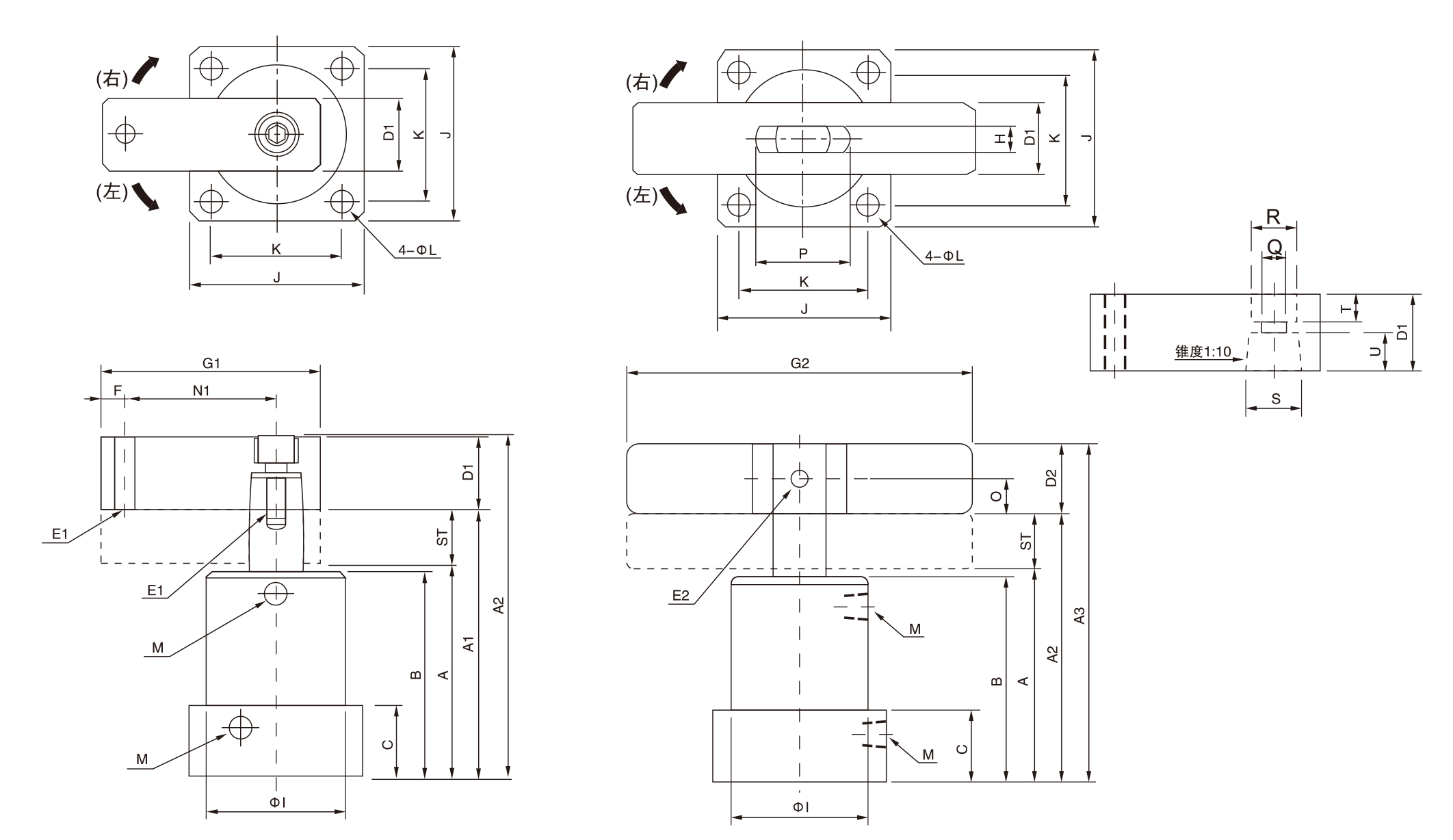

外形尺寸

缸徑	ST	A	A1	A2	A3	B	C	D1	D2	E1	E2	F	G1	G2	H	I	J	K	L	M	N1	O	P	Q	R	S	T	U
Φ25	22	67	89	80	-	65	23	□16	□16	M6	Φ6	6	50	120	8	Φ35	40	30	Φ4.5	M5	35	8	23	Φ6.5	Φ11	Φ14	5	8.5
Φ32	26	82	108	100	127	78	28	□19	□20	M8	Φ6	8	70	140	8	Φ46	50	40	Φ5.5	G1/8	50	10	25	Φ9	Φ14	Φ16	7	9.5
Φ40	26	82	108	104	127	78	28	□19	□20	M8	Φ6	8	75	140	8	Φ55	60	48	Φ6.8	G1/8	55	10	25	Φ9	Φ14	Φ16	7	9.5
Φ50	30	94	124	117	146.2	90	31	□25	□22	M10	Φ8	10	85	160	10.1	Φ65	70	58	Φ6.8	G1/8	60	11	29	Φ11	Φ17	Φ20	9	12.2
Φ63	30	94	124	117	146.2	90	31	□25	□22	M10	Φ8	10	95	160	10.1	Φ78	85	67	Φ9	G1/8	70	11	29	Φ11	Φ17	Φ20	9	12.2

改變未來的每一天

實物照片

特點

規格

理論夾緊力

外形尺寸

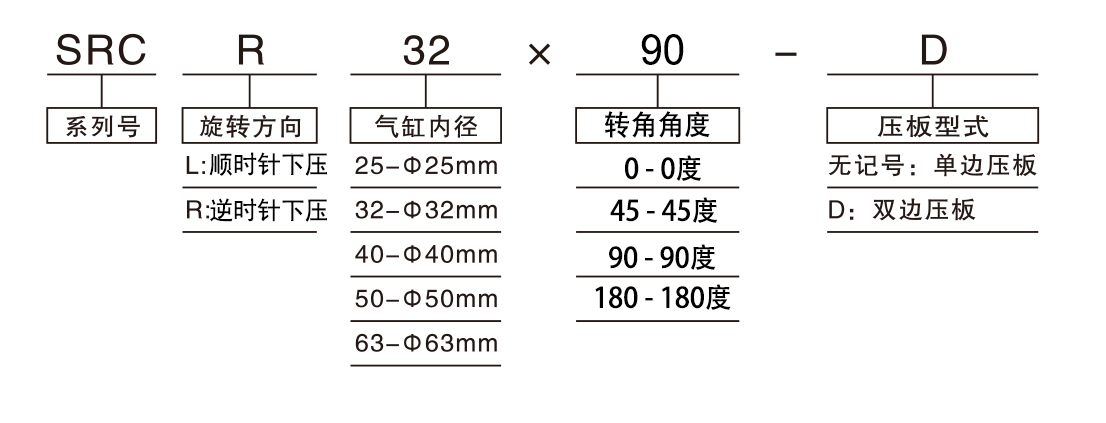

訂購碼
