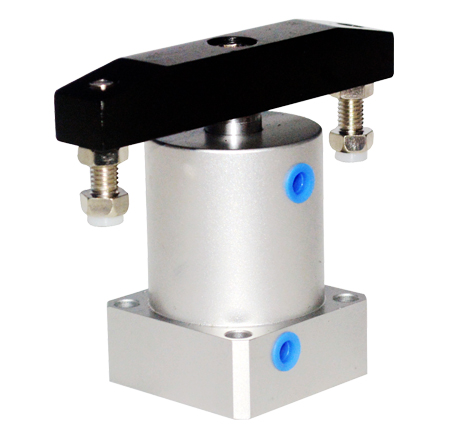

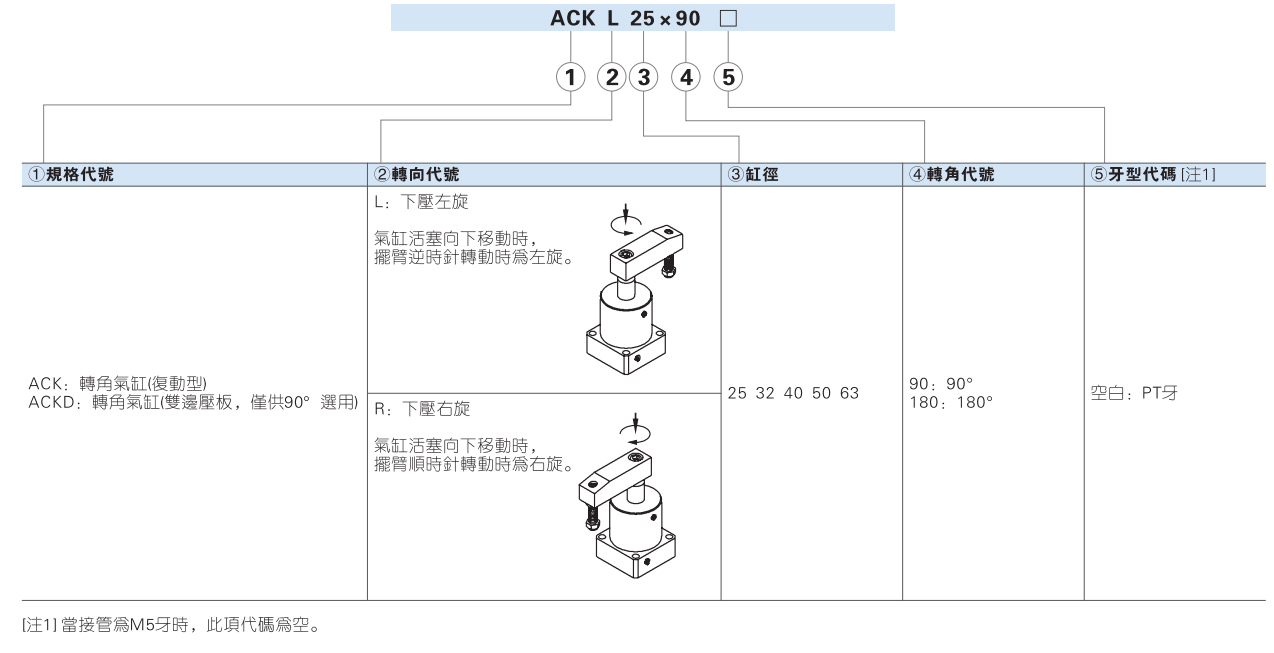

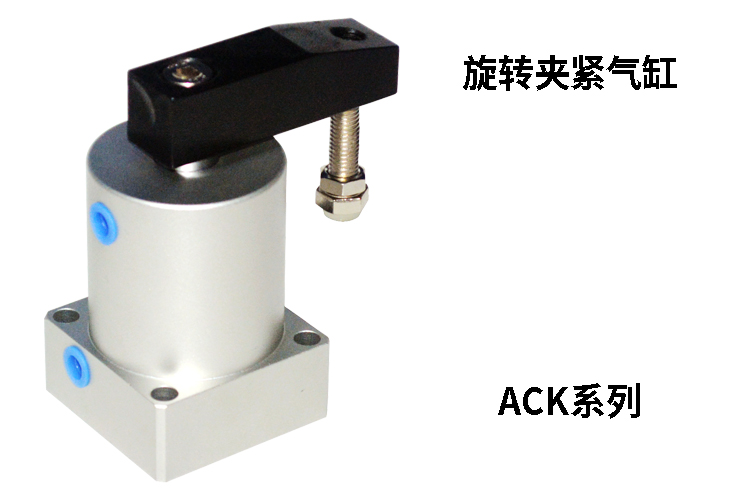

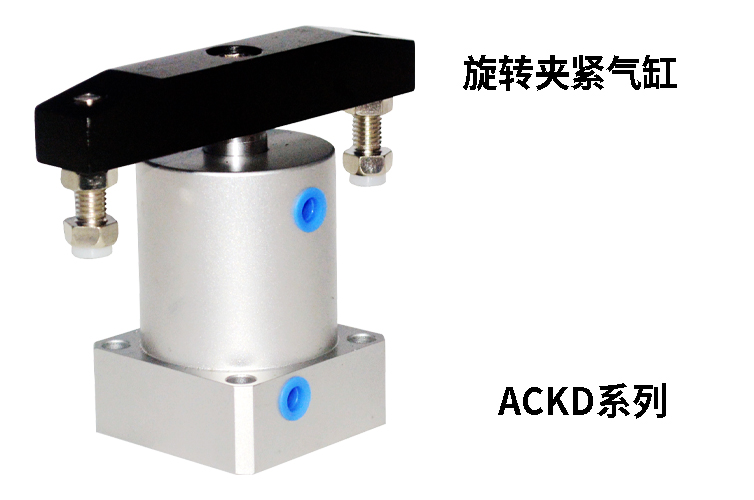

| 缸徑mm | 25 | 32 | 40 | 50 | 63 |
| 使用流體₩" | 空氣 | ||||
| 動作方式 | 複動型 | ||||
| 使用壓力範圍 | 0.15~1.0MPa（23~148Psi）'∏ | ||||
| 最高使用壓力 | 1.5MPa(215Psi) | ||||
| 環境和流體溫度 | -20~80℃ | ||||
| 使用速度範圍 | 30~300mm/s | ||||
| 行程公差範圍 | 0~1.0 | ||||
| 配管通口 | M5x0.8 | PT1/8 | |||
| 內徑mm | 行程類别 | 90° | 180° | 總行程（90°/180° ∑;） |
| 25,32 | 旋轉行程 | 14 | 20 | 26 |
| 加緊行程 | 12 | 6 | ||
| 40 | 旋轉行程 | 15 | 21 | 27 |
| 加緊行程 | 12 | 6 | ||
| 50,63 | 旋轉行程 | 15 | 21 | 29 |
| 加緊行程 | 14 | 8 |

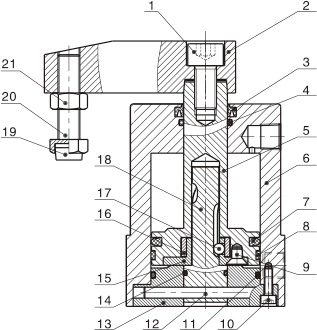

| 序号 | 名稱 | 材質 | 序号 | 名稱 | 材質 |
| 1 | 內六角螺絲 | 中碳鋼 | 12 | 固定銷 | S45C |
| 2 | 要比 | 快削鋼 | 13 | 後蓋 | 鋁合金 |
| 3 | 異型O令 | NBR | 14 | O型環 | NBR |
| 4 | O型環 | NBR | 15 | 壓塊 | SCr440 |
| 5 | 活塞杆 | S45C鍍硬鉻研磨棒 | 16 | 軸套 | SCr440 |
| 6 | 本體 | 鋁合金 | 17 | 鋼珠 | 碳鋼 |
| 7 | 活塞O令 | NBR | 18 | 旋轉軸 | SCr440 |
| 8 | 耐磨環 | PTFE+石墨 | 19 | 防撞墊 | PTFE |
| 9 | 內六角螺絲 | 中碳鋼 | 20 | 螺絲 | 中碳鋼 |
| 10 | 內六角螺絲 | 中碳鋼 | 21 | 六角螺帽 | 中碳鋼 |
| 11 | O型環 | NBR |

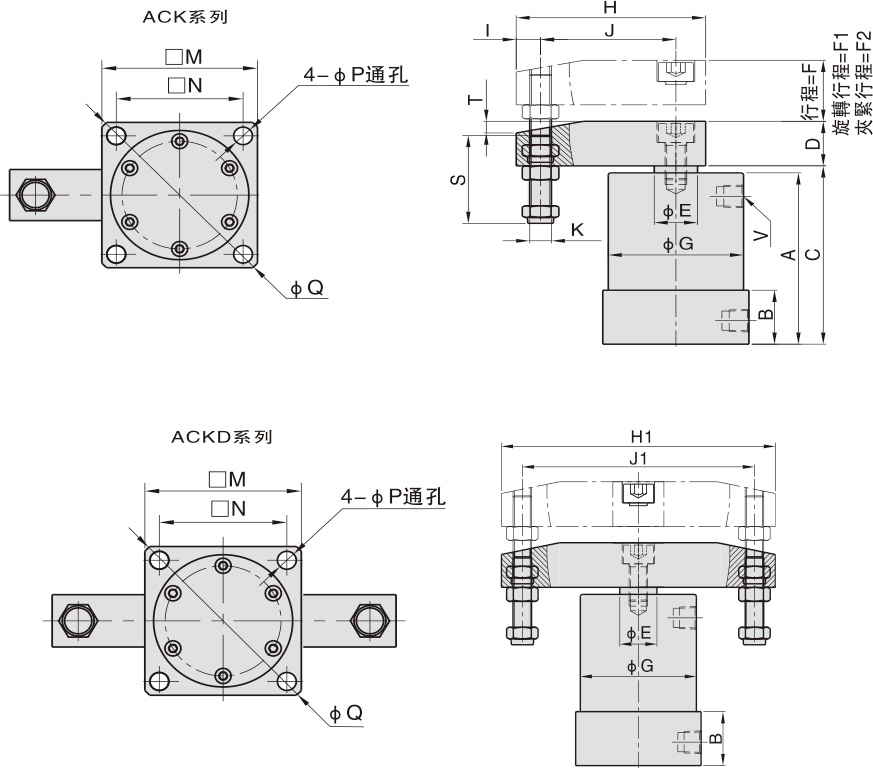

| 缸徑 | A | B | C | D | E | G | H | H1 | I | J | J1 | K | M | N | P | Q |
F (90/180°) |
F1 (90°) |
F2 (90°) |
F1 (180°) |
F2 (180°) |
S | V |
| 25 | 65 | 23 | 69 | 16 | 14 | 35 | 48 | 76 | 8 | 30 | 60 | M6x1.0 | 40 | 30 | 4.5 | 52 | 26 | 14 | 12 | 20 | 6 | 29.5 | M5x0.08 |
| 32 | 73 | 23 | 76 | 19 | 16 | 50 | 70 | 118 | 9 | 50 | 100 | M8x1.25 | 54 | 44 | 6.5 | 74 | 26 | 14 | 12 | 20 | 6 | 37.5 | PT1/8 |
| 40 | 74 | 26 | 78 | 19 | 16 | 55 | 70 | 118 | 9 | 50 | 100 | M8x1.25 | 58 | 48 | 6.5 | 79 | 27 | 15 | 12 | 21 | 6 | 37.5 | PT1/8 |
| 50 | 80 | 26 | 84 | 25.4 | 20 | 60 | 93 | 160 | 10 | 70 | 140 | M10x1.5 | 68 | 55 | 8.5 | 91 | 29 | 15 | 14 | 21 | 8 | 45 | PT1/8 |
| 63 | 86 | 30 | 90 | 25.4 | 20 | 70 | 93 | 160 | 10 | 70 | 140 | M10x1.5 | 82 | 64 | 8.5 | 108 | 29 | 15 | 14 | 21 | 8 | 45 | PT1/8 |
